Download the specification sheet
|
|
| Package |
Bulk
|
| Product Status |
Active
|

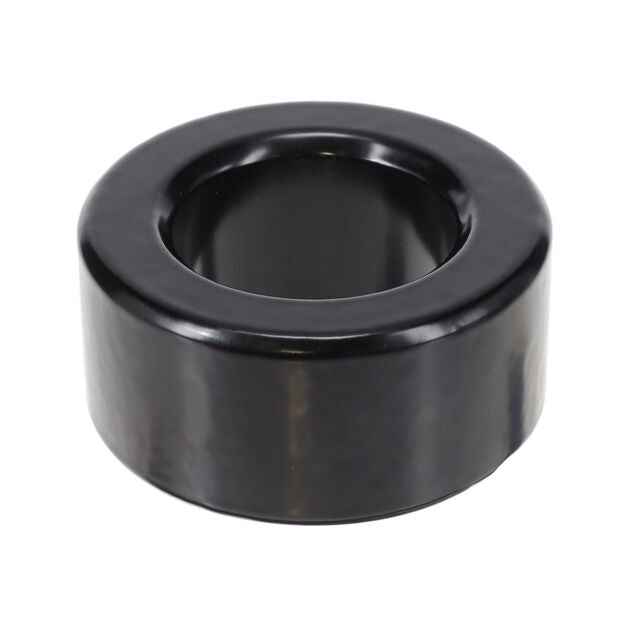

| Core Type |
Toroid
|
| Material |
Kool Mu
|
| Diameter |
1.291" (32.80mm)
|
| Inductance Factor (Al) |
167 nH
|
| Tolerance |
±8%
|
| Gap |
Ungapped
|
| Initial Permeability (µi) |
125
|
| Effective Length (le) mm |
81.4
|
| Effective Area (Ae) mm² |
86.3
|
| Effective Magnetic Volume (Ve) mm³ |
7020.0
|
| Finish |
Uncoated
|
| Height |
0.551" (14.00mm)
|
