Download the specification sheet
|
|
| Package |
Bulk
|
| Product Status |
Active
|

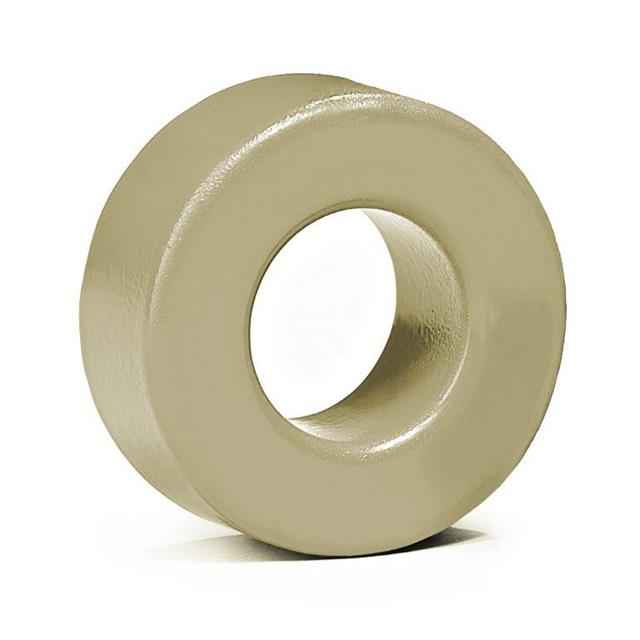

| Core Type |
Toroid
|
| Material |
High Flux
|
| Diameter |
2.961" (75.21mm)
|
| Inductance Factor (Al) |
425 nH
|
| Tolerance |
±8%
|
| Gap |
Ungapped
|
| Initial Permeability (µi) |
125
|
| Effective Length (le) mm |
184.0
|
| Effective Area (Ae) mm² |
497.0
|
| Effective Magnetic Volume (Ve) mm³ |
91400.0
|
| Finish |
Coated
|
| Height |
1.414" (35.92mm)
|
| Width |
